Seat Switch ASIC(시트반도체)
Seat Switch ASIC은 자동차 시트 열선 및 통풍을 동작시키는 스위치 모듈을 위한 전용 반도체입니다.
장점
주변 소자 집적화(PCB 최적화를 통한 시스템 비용 절감)
LIN 통신 지원(single wire LIN BUS를 통한 정보 교환)
Seat Switch ASIC은 자동차 시트 열선 및 통풍 스위치 application을 위한 최적의 제품입니다.
- - 2가지 모듈 타입(분리형/통합형)을 위한 제어 유연성 제공
- - 스위치 검출을 위한 4채널 입력 인터페이스 및 Indication LED를 위한 12 채널 low-side 드라이버 지원
주요 기능 및 특징
주요 사양
| LIN | LIN specification 2.1 준수 |
| LIN Transceiver & Controller 내장 | |
| Switch Interface | 독립적인 4채널 스위치 입력과 조정 가능한 Timer 내장 |
| 스위치 chattering 노이즈 필터링을 위한De-bounce Filter 내장 | |
| LED Driver | 독립적인 12채널 LED 드라이버 내장 |
| 과전류 제한 회로 내장 | |
| LED 감광 제어를 위한 8비트 해상도를 갖는 PWM 내장 | |
| LDO & OSC | 3.3V/5V Voltage Regulator 내장 |
| RC-Oscillator(10MHz) 내장 | |
| Protection | 온도 보호 회로 내장 |
| 저전압 및 과전압 검출 회로 내장 |
기본 사양
| Operating Temperature | -40℃ ~ 125℃ |
| Operating Supply Voltage | 6V ~ 19V |
| Package Size | 32 pin Exposed-TQFP (7mm x 7mm) |
| Qualification | AEC-Q100(Grade 1) / MSL 3 Level / PB-Free / RoHS |
| LIN | Transmission rates up to 20Kbps |
| Switch Interface | Low threshold typ. 2V / High threshold typ. 3V |
| LED Driver | ON resistance typ. 45ohm / Over current limit typ. 27mA |
| LDO | 5V LDO(5V ± 5%) / 3.3V LDO(3.3V ± 5%) |
| Under/Over voltage Lockout | Under voltage lockout typ. 6.2V / Over voltage lockout typ. 17.4V |

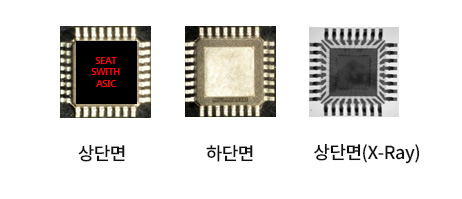

제품 사진

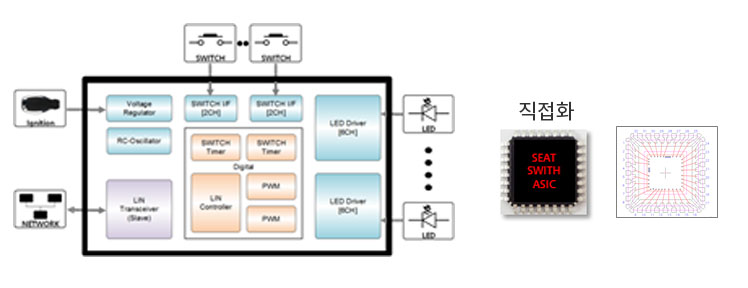

Application 예제
