전력반도체모듈
제품상세

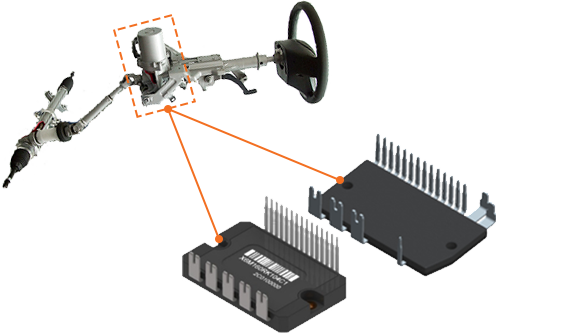

EPS(Electric Power Steering)
차량용 배터리 기반의 3상 EPS 모터 구동용으로 최적화 설계된 MOSFET모듈 입니다.
경쟁력
전장 기준의 고신뢰성 확보
DBC 적용을 통한 2.5kV의 절연 전압 확보 및 열저항 감소
회로 설계 편리성 및 PCB Layout의 유연성 제공
간편한 시스템 제조 및 제조 원가 절감 가능
상세설명
전장용 MOSFET이 적용된 3상 인버터 모듈
매우 낮은 온저항과 175℃의 높은 정션 온도
고정밀 전류 센서 IC 내장으로 오차율 1% 이내의 전류 센싱 가능
온도 센서 및 스너버 회로 내장

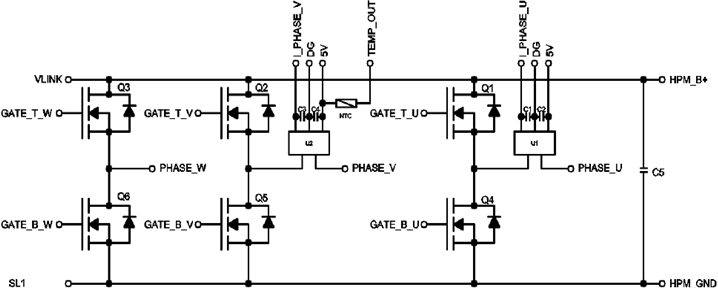

회로설계

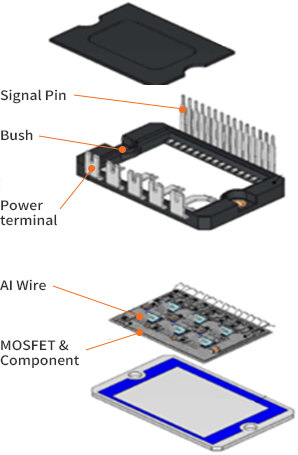

구성(Case Type)
| Feature | Name | SPEC. |
 |
Cover | PET GF30 |
| Housing Mold | PET GF30 | |
| Power terminal | Copper_C1220 6mm X :0.8T / current capacity : 96A |
|
| Signal terminal | Clad Metal | |
| Bush | Brass_C3601 | |
| DBC | Ceramic Substrate (Al2O3) | |
| Base Plate | Copper_C1100 |

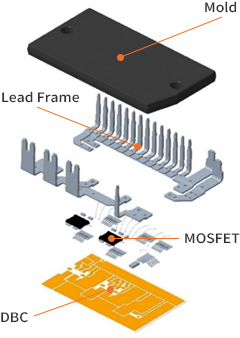

구성(Transfer Mold Type)
| Feature | Name | SPEC. |
 |
Mold | EMC |
| Lead Frame | Cu(C1020) | |
| MOSFET | Bare Die 40V | |
| Hall Sensor | 5V / 150A | |
| Thermistor | 1608 NTC 10Kohm 3% | |
| DBC | Ceramic Substrate (Al2O3) |
사양
| Item | SPEC. | Remark |
| Operation Voltage Range | 40V | Rated Voltage 12V |
| Drain current(continuous) | 160A | Tc = 25℃ |
| RDS(on) max | 1.6 ~ 22mΩ | VGS = 10V ID = 80A |
| Operation Temperature | -40 ~ 125℃ | |
| Mounting Screw Torque | 1.3 ~ 1.5N.m | M3 |
사양
| Item | SPEC. | Remark |
| Operation Temperature | -40 ~ 125℃ | |
| Operation Voltage Range | 40V | Rated Voltage 12V |
| Drain current(continuous) | 160A | Tc = 25℃ |
| RDS(on) max | 1.6 ~ 22mΩ | VGS = 10V ID = 80A |
| Mounting Screw Torque | 1.3 ~ 1.5N.m | M3 |
