전력반도체모듈
제품상세

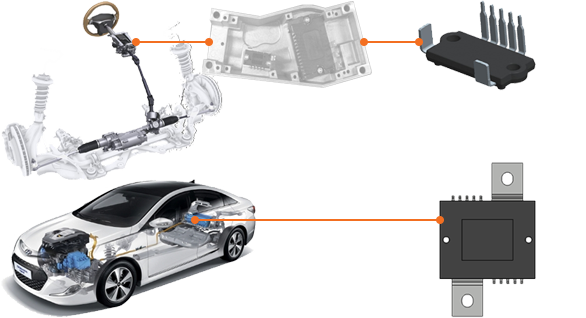

Electrical Relay Module
MOSFET 스위칭을 통한 전원부 단속 및 역전압 방지 회로를 포함한 Module 입니다.
경쟁력
기계식릴레이 모듈을 대체하여 시스템 설계 사이즈 축소
기계식릴레이의 단점인 소음 발생이 없음
반영구적인 수명을 보장
고속으로 스위칭 제어를 통한 빠른 응답 속도
상세설명
보호기능 : 대전류, 저전압, 고전압, 역전압 및 쇼트
대전류 제어 기능
낮은 대기 전류
N-채널 로직 레벨 MOSFET 적용

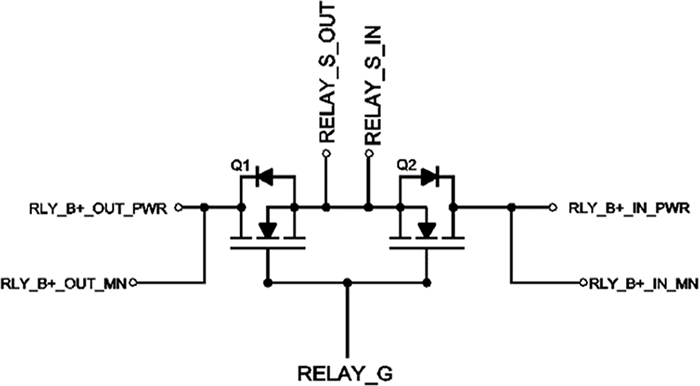

회로설계
구성
| Feature | Name | SPEC. |
 |
Mold | EMC |
| Lead Frame | Cu | |
| MOSFET | Bare Die 40V | |
| DBC Ass’y | Ceramic Substrate (Al2O3) Size : 16.2 * 8.2* 0.98T Cu Thickness : 0.3 * 0.38 * 0.3T |
사양
| Item | SPEC. | Remarks |
| Operation Voltage Range | 40V | Rated Voltage 12V |
| Drain current(continuous) | 180A | Tc = 25℃ |
| RDS(on) max | 0.9mΩ | VGS = 10V ID = 100A |
| Operation Temperature | -40 ~ 125℃ | |
| Mounting Screw Torque | 1.3 ~ 1.5N.m | M3 |
